Кран-балка, являющаяся по сути младшим братом огромных портовых мостовых кранов, является одним из широко распространенных механизмов подъема и перемещения грузов на самых разных производственных, сборочных складских территориях. Кран-балка позволяет производить перемещение грузов в вертикальной и горизонтальной плоскостях. В помещениях кран-балка приводится в движение электродвигателем. Неотъемлемая и важнейшая часть механизма перемещения кран-балки — электромагнитный тормоз, который обычно устанавливается непосредственно на вал электродвигателя.
Основные функции электромагнитного тормоза кран-балки
1. Удержание груза и моста в неподвижности
После остановки двигателя тормоз мгновенно замыкается, предотвращая самопроизвольное движение кран-балки (тележки или моста) под действием:
- Инерции
- Уклона подкранового пути (если есть)
- Раскачивания груза
2. Предотвращение аварий
- Тормоз исключает неконтролируемое движение в случае отключения электроэнергии или выхода из строя системы управления. Это защищает персонал, оборудование и сам груз.
- Аварийная остановка: В некоторых схемах управления кран-балки тормоз может быть задействован для экстренной остановки движения.

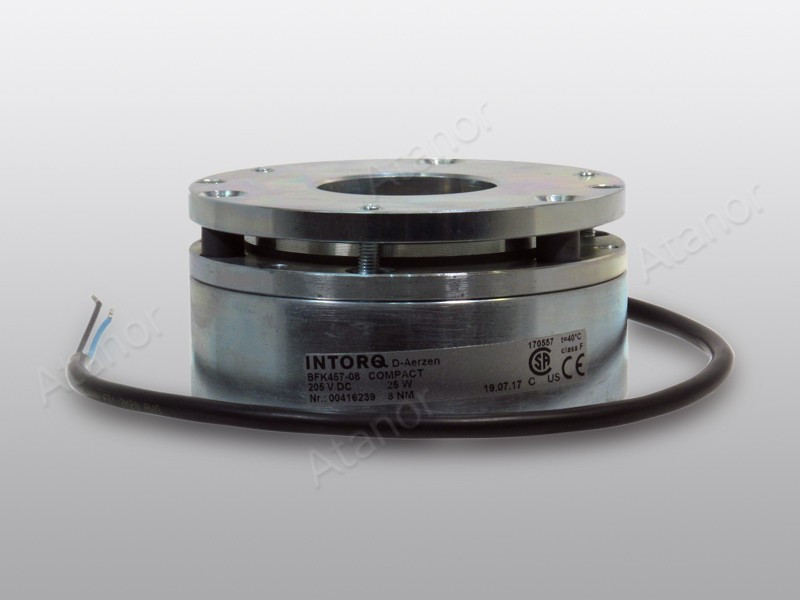

Технологическое назначение тормоза
1. Точность работы
- Точное позиционирование: Тормоз позволяет остановить груз в строго заданном месте. Это критически важно при погрузочно-разгрузочных работах, штабелировании, работе в стесненных условиях.
- Плавность работы: Современные тормоза с регулируемым моментом срабатывания помогают минимизировать рывки в начале и в конце движения.
2. Защита механизмов
- Снятие нагрузки с двигателя и редуктора: После остановки вся статическая нагрузка (вес груза, инерция) удерживается тормозом, а не передается на шестерни редуктора или ротор двигателя через «напряженную» систему.
- Уменьшение износа: Предотвращает проскальзывание и износ механических частей привода в остановленном состоянии.

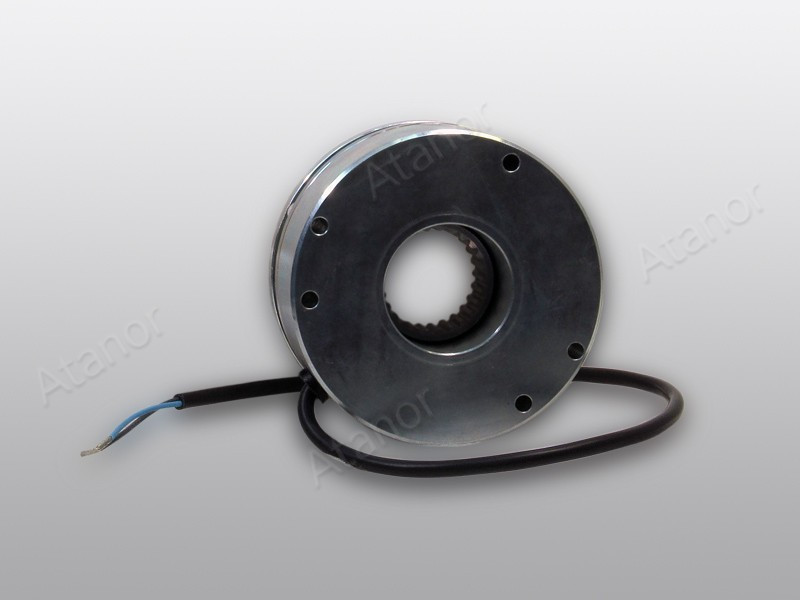

Конструктивные особенности тормоза INTORQ BFK457

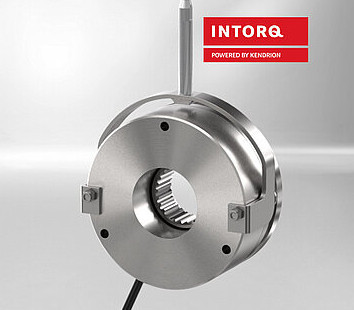

Модель BFK457 — это надежный и функциональный электромагнитный тормоз от Kendrion INTORQ.
Благодаря своей надежности, производительности и компактному габариту, тормоз INTORQ BFK457 — является хорошим выбором в качестве тормоза электродвигателя кран-балки.
Принцип работы тормоза INTORQ BFK457
Нормально-закрытый: При отсутствии питания на электромагните тормоз затянут пружинами — это рабочее (заторможенное) состояние для безопасности.
Управляемый: При подаче напряжения на катушку электромагнита (одновременно с пуском двигателя) якорь притягивается, сжимая пружины и отпуская тормозные колодки. Двигатель получает возможность вращаться.
Принцип работы в цикле «Пуск-Стоп»:
1. Команда «Пуск»: На катушку тормоза и на двигатель подается напряжение. Тормоз отпускается, двигатель начинает вращаться.
2. Движение: Тормоз остается отпущенным все время движения.
3. Команда «Стоп»: Напряжение с двигателя и с катушки тормоза снимается. Пружины мгновенно прижимают колодки к тормозному диску (фрикционному колесу) на валу, останавливая и фиксируя его.
Основные технические характеристики тормоза INTORQ BFK457

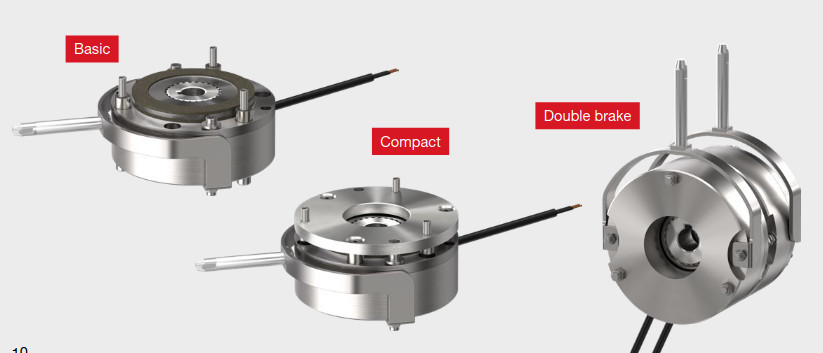

Тормоз INTORQ BFK457 производится в двух основных модификациях: INTORQ BFK457 Compact и INTORQ BFK457 Basic.
Последствия неисправности тормоза BFK457:
- Самопроизвольное движение («уход») кран-балки или тележки.
- Неточная остановка, невозможность точно позиционировать груз.
- Провал груза в момент отпускания (если тормоз «подклинивает» или имеет неотрегулированный зазор).
- Рывки при старте и износ фрикционных накладок.
- Перегрев двигателя, так как ему приходится преодолевать не до конца отпущенный тормоз.
Итог
Тормоз BFK457-06 — это не просто вспомогательное устройство, а важнейший узел безопасности. Он обеспечивает контролируемую и предсказуемую работу кран-балки, защищая людей и оборудование. Его техническое состояние (зазор, износ накладок, состояние пружин и электромагнита) должно проверяться регулярно в соответствии с графиком планово-предупредительного ремонта (ППР).
